一、声屏障立柱、单元板安装前应做好以下复核、检验工作:
1、基础轴线、高程;
2、地脚螺栓外漏部分应满足设计要求,并不得有弯曲变形、螺牙损坏等现象;
3、声屏障底部重力式流动砂浆的抗压强度 不小于C40混凝土的抗压强度;
4、立柱间距的复测检验。
原材料控制:按设计要求对进场原材料、 构配件进行检验,并审查合格及检测 报告等。
1. 基础预埋螺栓位置复验:复核预埋螺栓纵 横向螺栓间距,不合格的进行标注,调整 后方可安装立柱。
2. 立柱安装:重点检查立柱安装的标高、间 距、线型及垂直度。
3.重力式砂浆达到设计强度后,按设计施加 预紧力。
重力式砂浆配合比经过审批,声屏障施工,且严格按试验室交底配齐相关搅拌及灌注器具,确保 砂浆质量,灌注后的砂浆与H型钢底部不得 有缝隙。
1. 单元板安装过程左右偏差±2mm,交通声屏障,上下板缝 前后偏差±1mm,相邻单元板高程偏差 ±2mm。
2. 重力式砂浆施工严格按冬季施工措施落实 ,广水声屏障,浇筑后应有保温措施。

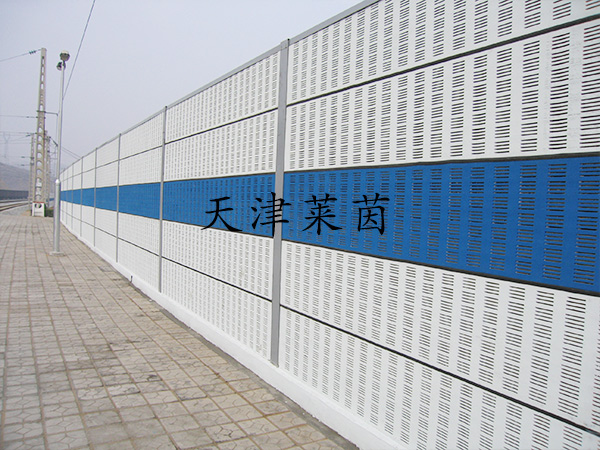

3. 安装后整体线型平顺。

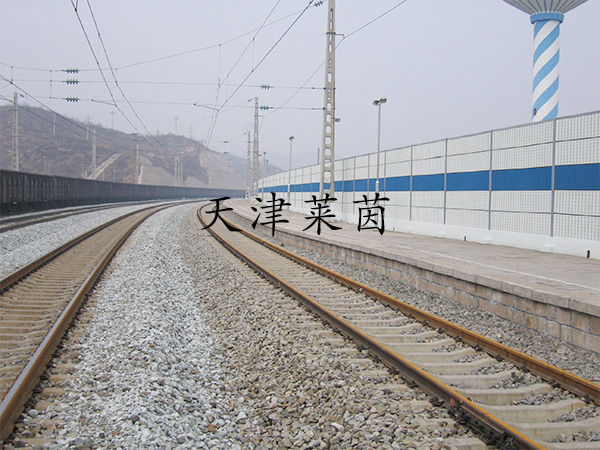

路桥过渡地段采用路基插板式金属声屏障通环( 2009)8325;
1. 路基声屏障底梁每隔25m、26m留伸缩缝,缝内 填沥青油麻毡。伸缩缝处设双桩。
2. 声屏障基础施工时,应确认孔位无误后再施工。 放孔时由桥梁、涵洞向两侧依次进行。
3. 砂浆强度达到设计强度后,施加预紧力。拧紧高 强螺栓应采用配套扳手,按设计要求施加预紧力(单个螺栓3.15m声屏障585Nm、 2.15m声屏障 450Nm、M24螺栓360Nm),避免超拧及欠拧现 象,重力式砂浆浇注应保证外表面光滑。
